什么是拖鏈電纜及拖鏈電纜的用途

文章出處：m.netseo.com.cn 作者：BCC玖泰時間：2024-05-11 08:08:16 瀏覽量：返回上一頁

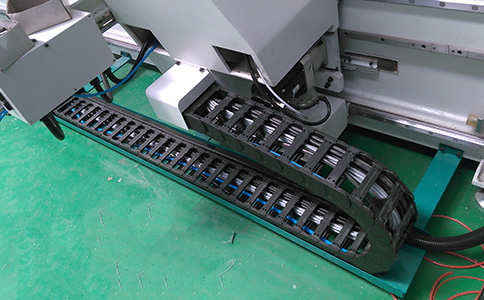

拖鏈電纜因放到拖鏈里面使用而得名。在設備單元需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜，通常也可稱之拖曳電纜，坦克鏈電纜。所以，拖鏈電纜的使用就有一個特性，即要經常移動彎曲。

什么是國標拖鏈電纜

國標即國家標準，國家標準在中國由國務院標準化行政主管部門制定。屬于國家標準規定的規格性能的電線電纜稱之為國標電線電纜；不屬于國家標準規定的規格性能的特定用途的電線電纜，稱之為非標電線電纜。電線電纜種類繁多，因此不是所有電線電纜都有相應的國家標準的，一般家用、常見的電線電纜都有國家標準，拖鏈電纜這類特殊用途的電纜，現在還沒有制訂國家標準，企業都是按時自己的標準來生產。

企業標準各不相同，從原材料的選擇到生產工藝標準，同樣規格的拖鏈電纜，質量也是相差懸殊，當然也體現到價格上。單就絕緣材料一點來說，玖泰采用的是進口原材料，國外對于拖鏈電纜原材料的研發更早，技術更成熟，性能更穩定，價格相比國產材料要高。

拖鏈電纜的組成

1.抗拉中心

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。

2.導體結構

電纜應該選擇*具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的*佳直徑，長度和節向的屏蔽組合，它有*佳的抗拉能力。

3.芯線絕緣

電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。

4.絞線

絞線結構必須以ZUI佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。

5.內護套

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。

6.屏蔽

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。

7.外護套

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。

拖鏈電纜型號

常用的拖鏈電纜型號有TRVV，TRVVP，TRVVSP等。

TRVV是什么電纜

TRVV：銅芯聚氯乙烯絕緣、聚氯乙烯護套柔性拖鏈電纜。簡單的說，TRVV電纜就是一種可以在拖鏈中使用的、非屏蔽的柔性軟電纜。

TRVVP是什么電纜

TRVVP：銅芯聚氯乙烯絕緣、聚氯乙烯護套銅網編織屏蔽柔性拖鏈電纜。簡單的說，TRVVP電纜就是一種可以在拖鏈中使用的、帶屏蔽的柔性軟電纜。銅網編織屏蔽也可有效防止來自外部的干擾，增加數據傳輸可靠性。

TRVVSP是什么電纜

TRVVSP：銅芯聚氯乙烯絕緣、聚氯乙烯護套對絞總屏蔽柔性拖鏈電纜。簡單的說，TRVVSP電纜就是一種可以在拖鏈中使用的、對絞的、帶屏蔽的柔性軟電纜。對絞結構可有效防止相鄰線對間的串音，銅網編織屏蔽也可有效防止來自內部和外部的干擾，使數據傳輸更加安全可靠。

拖鏈電纜的用途

拖鏈電纜用作控制、數據和信號電纜，用于測量和控制技術的拖鏈系統，傳感技術，計算機和控制設備。

拖鏈電纜主要應用于：工業電子系統，自動生成線，倉儲設備，機器人，消防系統，起重機，數控機床和冶金工業。

閱讀本文的人還閱讀了：

3種拖鏈用電線電纜識別方式
拖鏈電纜規格型號選擇技巧
拖鏈電纜安裝規范

Q
什么是聚氯乙烯拖鏈電纜？

A
聚氯乙烯拖鏈電纜一般指電纜護套采用聚氯乙烯材料的拖鏈電纜，聚氯乙烯（Polyvinyl chloride)，英文簡稱PVC，應用非常廣泛。PVC有硬質和軟質兩種。
Q
通過電纜軟硬能夠判別拖鏈電纜好壞嗎？

A
確切的說，通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準，它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠實現的。
